Konut Enerji Depolama Sistemleri

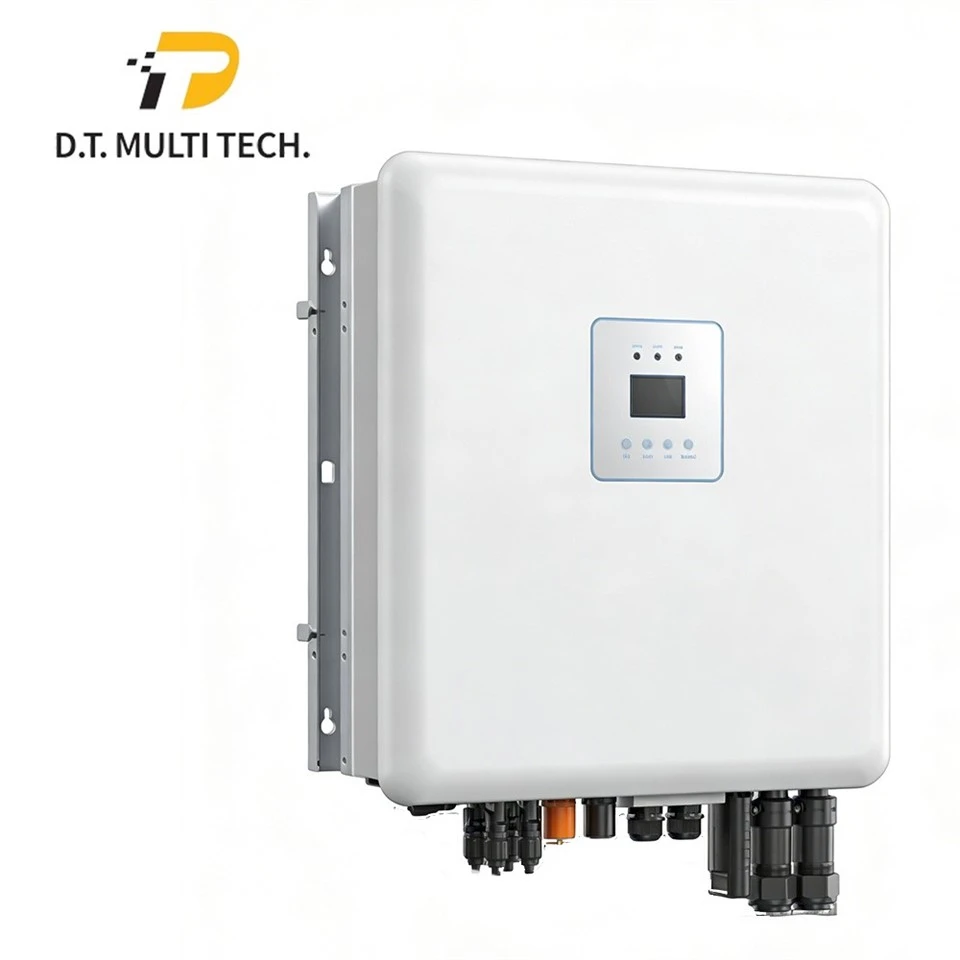

Bizimtek fazlı hibrit invertörŞebekeye bağlı çalışmayı, şebekeden bağımsız-yeteneği ve güvenilir yedek gücü tek bir kompakt çözümde birleştirerek, modern konut ve küçük ticari enerji depolama uygulamaları için tasarlanmıştır.
48V akü sistemleri desteği, yüksek MPPT verimliliği ve AB şebeke uyumluluğuyla kurulumculara ve sistem entegratörlerine istikrarlı, esnek ve geleceğe yönelik-bir hibrit invertör çözümü sağlar.
Mevcut3,6kW, 5kW ve 6kW, bu invertör Avrupa tek fazlı{0}}güç ağları için optimize edilmiştir ve ev tipi güneş enerjisi depolama sistemlerinde, villalarda ve küçük ticari projelerde yaygın olarak kullanılmaktadır.
Şebeke Üzerinde-Şebeke Dışı-Şebeke Dışı ve Yedekleme Uygulamaları için
Butek fazlı hibrit invertörbirden fazla çalışma modunu destekleyerek sistemin farklı şebeke koşullarına ve kullanıcı gereksinimlerine uyum sağlamasına olanak tanır:
- Maksimum öz tüketim için şebekeye-bağlı çalışma-
- Şebeke elektriği mevcut olmadığında-şebekeden bağımsız çalışma
- Şebeke arızası durumunda hızlı anahtarlama süresine sahip yedek güç kaynağı
bir ile10 ms'den az anahtarlama süresisayesinde kritik ev yükleri elektrik kesintileri sırasında sorunsuz bir şekilde çalışmaya devam edebilir ve konut kullanıcıları için enerji güvenliği sağlanır.
Sistem Kararlılığı ve Risk Kontrolü
Planlanmamış kesintilerin son kullanıcıları ve hizmet maliyetlerini doğrudan etkilediği konut enerji depolama kurulumları için-uzun vadeli sistem kararlılığı kritik öneme sahiptir. Bu invertör, DC izolasyonu, PV ve akü ters bağlantı koruması, çıkış kısa-devre ve aşırı-voltaj korumasının yanı sıra izolasyon empedansı izlemeyi içeren kapsamlı bir koruma mimarisini entegre eder. Fansız doğal soğutma tasarımı ve IP65 muhafaza, mekanik aşınmayı en aza indirerek ve dış ortamlarda kararlı çalışmaya izin vererek güvenilirliği daha da artırır. Bu özellikler bir araya gelerek sağlam bir risk-kontrol temeli oluşturur ve sistem entegratörlerinin daha düşük bakım gereksinimleri ve öngörülebilir uzun vadeli performansa sahip güvenilir hibrit enerji sistemleri sunmalarına yardımcı olur-.
Ürün Özellikleri
| DT-3K6L1 | DT-5KL1 | DT-6KL1 | ||
| PV(DC Girişi) | Önerilen maks. PV giriş gücü | 4800W | 8000W | 8000W |
| Maks. giriş voltajı (Voc) | 580V | 580V | 580V | |
| MPPT çalışma voltajı aralığı | 120-550V | 120-550V | 120-550V | |
| MPPT Sayısı | 1 | 2 | 2 | |
| Maks. MPPT başına giriş dizisi sayısı | 1 | 1 | 1 | |
| Maks. MPPT başına giriş akımı | 13A | 13/13A | 13/13A | |
| Maks. MPPT başına kısa-devre akımı | 20A | 20A | 20A | |
| Izgarada-(Çift Yönlü) | Nominal giriş gücü | 3600W | 5000W | 6000W |
| Nominal giriş akımı | 15.7A | 21.7A | 26.1A | |
| Nominal şebeke gerilimi | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | |
| THDi | <3% | <3% | <3% | |
| Güç faktörü | -0.8→+0.8 | -0.8→+0.8 | -0.8→+0.8 | |
| Pil parametreleri (Çift Yönlü) | Pil türü | SLA &LiFePO4 | SLA &LiFePO4 | SLA &LiFePO4 |
| Akü voltajı aralığı | 40-60V | 40-60V | 40-60V | |
| Nominal Akü Gerilimi | 48VDC | 48VDC | 48VDC | |
| Maks. şarj/deşarj akımı | 50A | 100A | 100A | |
| BMS iletişim modu | 485, CAN | 485, CAN | 485, CAN | |
| Yedekleme Çıkışı-(AC Çıkışı) | Nominal çıkış gücü | 3600W/3600VA | 5000W/5000VA | 6000W/6000VA |
| Nominal çıkış akımı | 15.7A | 21.7A | 26.1A | |
| Nominal çıkış voltajı | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | 230V (L,N,PE) 50/60Hz | |
| Dalgalanma gücü | 3780VA, 10 dk 4500VA, 1 dk 5400VA, 1s |
5200VA, 10 dk 6250VA, 1 dk 7500VA, 1s |
6300VA, 10 dk 7500VA, 1 dk 9000VA, 1s |
|
| THDv (@ doğrusal yük) | <3% | <3% | <3% | |
| Anahtarlama süresi | <10ms | <10ms | <10ms | |
| Yeterlik | Maks. MPPT verimliliği | 99.90% | 99.90% | 99.90% |
| Maks. yeterlik | 97.20% | 98.00% | 98.00% | |
| Avrupa verimliliği | 96.40% | 97.10% | 97.10% | |
| Pil şarj/deşarj verimliliği | 94.00% | 94.00% | 94.00% | |
| Koruma | Koruma | ✓DC anahtarı ✓PV ters bağlantı koruması ✓ Akü ters bağlantı koruması ✓Çıkış kısa-devre koruması ✓Çıkışta aşırı gerilim koruması ✓İzolasyon empedansı algılama ✓Kaçak akım algılama ✓Anti-ada koruması | ||
| Aşırı gerilim koruması | PV Tip III AC: Tip III | |||
| IP derecesi | IP65 | IP65 | IP65 | |
| Genel parametreler | Çalışma sıcaklığı aralığı | -25~60 derece | -25~60 derece | -25~60 derece |
| Bağıl nem aralığı | 0~95% | 0~95% | 0~95% | |
| Kurulum türü | Duvara monte | Duvara monte | Duvara monte | |
| Soğutma modu | Doğal soğutma | Doğal soğutma | Doğal soğutma | |
| İletişim | Kablosuz{0}}Fi; R485; OLABİLMEK; GPRS | Kablosuz{0}}Fi; R485; OLABİLMEK; GPRS | Kablosuz{0}}Fi; R485; OLABİLMEK; GPRS | |
| Görüntülemek | LCD;uygulama | LCD;uygulama | LCD;uygulama | |
| Mekanik Özellikler | İnvertör boyutları (U*G*Y) (mm) | 535*485*198.5 | 535*485*198.5 | 535*485*198.5 |
| Net ağırlık (kg) | 27.5 | 29 | 29 | |
| Karton boyutları (U*G*Y) (mm) | 715*565*331 | 715*565*331 | 715*565*331 | |
| Brüt ağırlık (kg) | 31.5 | 34.5 | 34.5 | |
| Garanti | 5 Yıl Standart (10/15 Yıl Opsiyonel) | |||
Avrupa Izgara Standartlarına Göre Tasarlandı
Profesyonel kurulumcular ve EPC ortakları için, bir proje için herhangi bir hibrit invertörün değerlendirilmesinden önce şebeke uyumluluğu ilk kontrol noktasıdır. AB konut pazarları için özel olarak üretilen bu hibrit invertör, aşağıdakiler de dahil olmak üzere başlıca şebeke düzenlemeleri ve güvenlik standartlarıyla uyumludur:
- EN 50549-1
- VDE4105
- NTS Tip A
- IEC 62109-1 / IEC 62109-2
Bu, proje onayı ve devreye alma için şebeke onayının ve uyumluluğun gerekli olduğu çoğu Avrupa ülkesinde kurulum için uygun olmasını sağlar. Kurulumcuların proje zaman çizelgelerini kısaltmalarına ve-sitede gereksiz ayarlamalardan kaçınmalarına yardımcı olur.
SSS
S: Bu invertör Avrupa şebeke düzenlemeleriyle tamamen uyumlu mu?
C: Evet. İnvertör, EN 50549-1, VDE 4105 ve NTS Tip A dahil olmak üzere önemli Avrupa şebeke standartlarını karşılayacak şekilde tasarlanmıştır ve IEC 62109-1 / IEC 62109-2 güvenlik gereksinimlerine uygundur. Bu, çoğu AB pazarında konut kurulumları için sorunsuz şebeke onayı sağlar.
S: Birden fazla ünite paralel olarak bağlanabilir mi?
C: Evet. İnvertör, 6 üniteye kadar paralel çalışmayı destekleyerek daha büyük konut sistemleri, villalar ve küçük ticari enerji depolama projeleri için uygun hale getirir.
S: İnverterde hangi koruma özellikleri entegre edilmiştir?
C: İnvertör, DC izolasyonu, PV ve akü ters bağlantı koruması, çıkış kısa-devre koruması, çıkış aşırı-voltaj koruması, izolasyon empedansı tespiti, artık akım tespiti ve adalanma önleyici koruma gibi kapsamlı koruma işlevlerini içerir.
S: Hangi izleme ve iletişim seçenekleri mevcut?
C: İnvertör WiFi, GPRS, RS485 ve CAN iletişiminin yanı sıra LCD ekran ve mobil uygulama izlemeyi de destekleyerek uzaktan sistem denetimi ve daha kolay bakım sağlar.
S: Standart garanti süresi nedir?
C: İnvertör, proje gereksinimlerine bağlı olarak 10 veya 15 yıla kadar isteğe bağlı uzatılmış garantiyle birlikte 5 yıllık standart bir garantiyle birlikte gelir.
